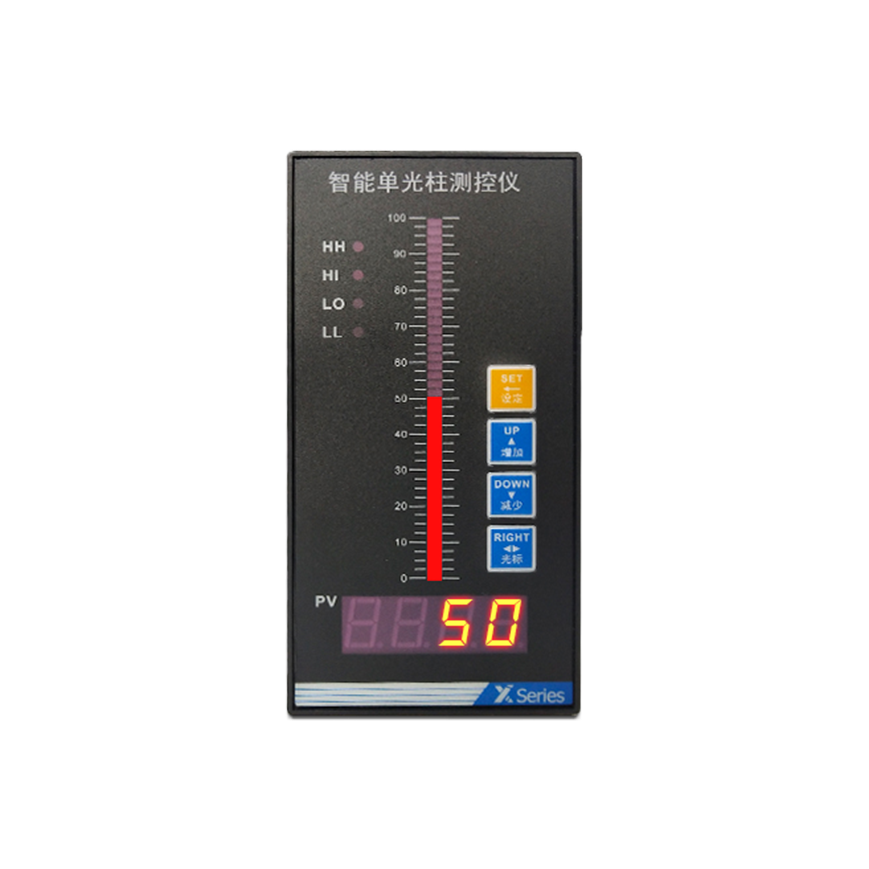

l 产品特点：

·专用的集成芯片及软硬件结合的抗干扰处理，稳定性更佳

·万能信号输入，通过菜单设置即可自由更改分度号，操作简便

·采用高亮度 LED 数码及高精度 40 段光柱清晰直观的显示测量值

·最多支持四路报警功能，含两路上限及两路下限报警，可独立报警

·热电偶冷端温度及热电阻引线电阻自动补偿，精确度更高

·可对外接的二、三线制变送器提供配电功能

·具备光电隔离的变送输出功能

·具备 RS232C 或 RS485 通讯功能，可与上位机连接构成数据采集系统及控制系统

·线性输入信号仪表可自定义零点和满度

l 非标支持：

·支持输入输出信号类型定制

·支持面贴OEM外观颜色订制

·支持通讯协议、操作界面订制

·支持外观尺寸订制

·支持结构及模具订制

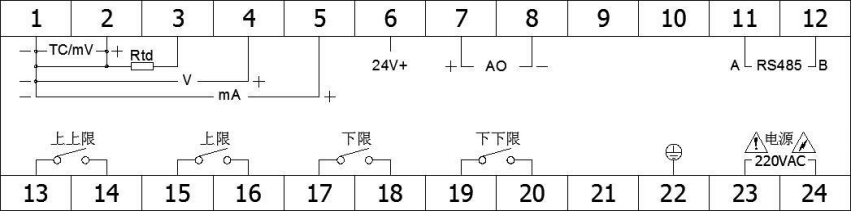

l 接线方法：

建议用带绝缘套的 U 型压线端子（电源和信号端子均为 M3.5 螺钉）。

为提高仪表的安全性，接线时请遵守下述警告：

*注意：

·为防止触电，请在接线钱确认供给电源已切断。

·为防止火灾，请使用双重绝缘线（电源线建议使用截面积≥1mm²，绝缘 600V的导线；继电器输出接线需耐电压性强，截面积≥0.5 mm²的导线）。

·在电源回路中请设置空气开关，将本表与总电源隔开。

·牢固地拧紧端子螺丝。拧紧力矩：0.5N.m（5kgf.cm）。

·测量回路与电源回路需分开铺设，测量对象最好不是干扰源，一旦无法避免，请将测量对象和测量回路绝缘，并将测量对象接地。

X1100智能单光柱测控仪快速说明书.pdf
